SOUDEČKOVÁ LOŽISKA
Soudečková ložiska mohou přenášet radiální zatížení, ale zároveň také vysoké axiální zatížení v obou směrech. Skládají se ze dvou řad soudečků a mají společnou kulovou oběžnou dráhu vnějšího kroužku. Ložiska jsou naklápěcí a mohou tedy vyrovnávat nesouosost hřídele vzhledem k tělesu čí průhyb hřídele.

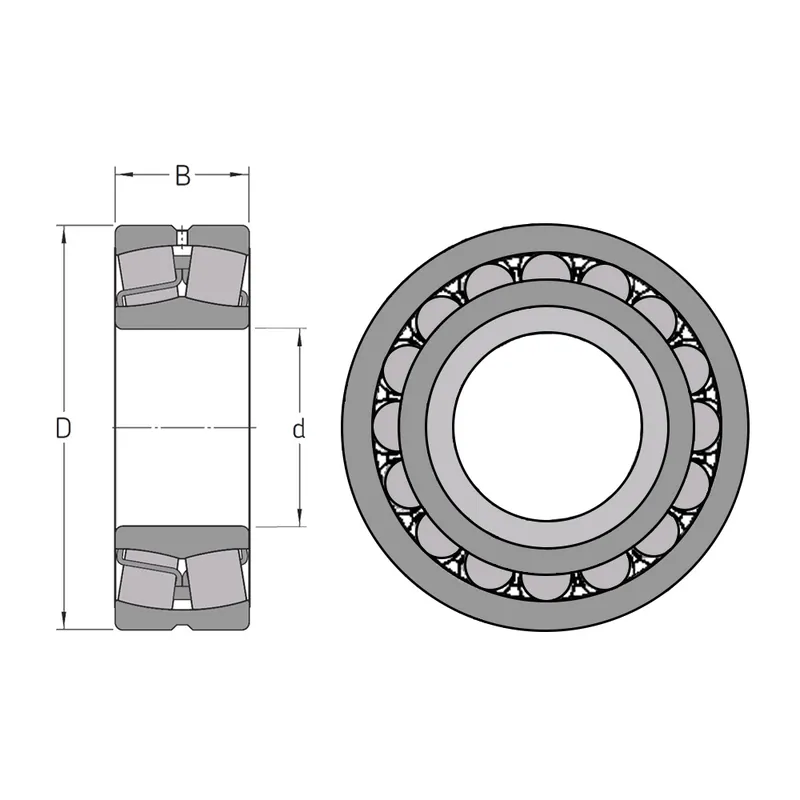

Identifikace ložiska:
d: vnitřní průměr (mm) ložiska
D: vnější průměr (mm) ložiska
B: šířka (mm) ložiska
Základní přídavná značení ložiska:
2CSkontaktní těsnění z NBR (2CS5pryž HNBR)
KKuželová díra
E – Pokud je průměr díry ložiska d = větší nebo roven 65 mm:
Dvě lisované okénkové ocelové klece, vnitřní kroužek bez vodicích přírub a vodicí kroužek středěný na vnitřním kroužku.
Pokud je průměr díry ložiska d = menší než 65 mm:
Dvě lisované okénkové ocelové klece, vnitřní kroužek bez vodicích přírub a vodící kroužek středěný klecemi.
C (J),CCDvě lisované plovoucí okénkové ocelové klece, vnitřní kr. bez vodicích přírub a vodicí kroužek středěný na vnitřním kroužku.
EC(J),ECC(J) – Dvě lisované okénkové ocelové klece, vnitřní kr. bez vodicích přírub a vodicí kroužek středěný na vnitřním kroužku, větší soudečky.
W33Obvodová mazací drážka se třemi otvory ve vnějším kroužku (W33X – 6 mazacích otvorů).
C2,C3,C4,C5Radiální vnitřní vůle
P6Přesnost rozměrů a chodu podle ISO třídy 6
WVnější kroužek není opatřen obvodovou mazací drážkou a otvory.
| Typ produktu | Speciální ložisko (22314) |
|---|---|
| Vnitřní průměr (d) | 70 mm |
| Vnější průměr (D) | 150 mm |
| Šířka (B) | 51 mm |
