Popis

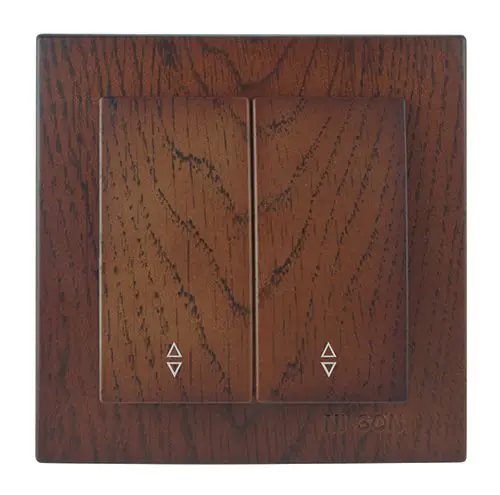

Kompletní složený domovní dvojitý střídavý vypínač č.5B (6+6) imitace tmavého dřeva vlašský ořech SEB5/0-D2 ELITE spínač 10A / 250V pro montáž do instalačních krabic s minimální výškou 45mm.
Výměna rámečku za vícenásobný
Rozbor přední části vypínače ELITE klapky a odejmutí strojku z jednoduchého rámečku.
V případě, že potřebujete použít vícenásobný rámeček pro různou kombinaci zásuvek a vypínačů je zapotřebí:
1. vyjmout tahem klapku (viz. obrázek levá část)
2. zmáčknutí dvou paciček těla strojku vyjmete strojek z rámečku (viz. obrázek pravá část)
3. vyjmutý strojek pak již nasadíte zacvaknutím do vícerámečku na vámi požadované místo.
4. vrátíte klapky zacvaknutím do strojku.
Ukázka kombinace vypínače SEZ SE05/0-D3 a zásuvky SEZ ZE1K-D3 ve dvojnásobném rámečku
|
2-násobný rámeček |
3-násobný rámeček |
4-násobný rámeček |
5-násobný rámeček |
| Schéma zapojení vyp. č.5b (6+6) | Co je sériový vypínač řazení č.5b (6+6) |
| Vypínač č. 6+6 je dvojitý schodišťový vypínač, který je kombinací dvou nezávislých „schodišťových“ spínačů v jednom mechanismu. Umožňuje ovládat dva světelné okruhy ze dvou různých míst. Dvojitá klapka umožňuje samostatné ovládání dvou svítidel, například rozsvícení jednoho světla v chodbě a druhého na schodišti, a následné zhasnutí obou světel z druhého místa. |
| Pro tento vypínač jsou doporučené instalační krabice KP 68 s těmito druhy stavebních povrchů. | |
|
Instalační krabice do zdi |
Instalační krabice do dutých příček |
