Popis

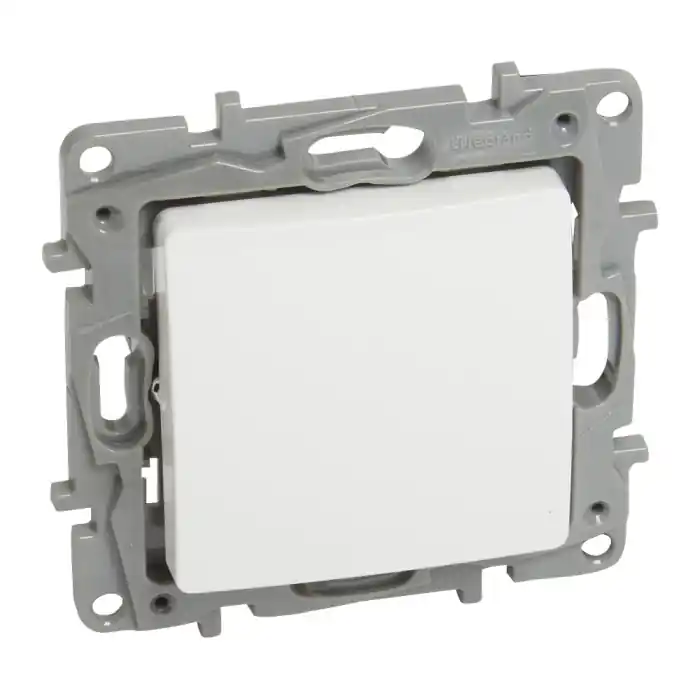

Jednopólový vypínač řazení č.1 Legrand Niloé 764500 v bílé barvě pro domovní i kancelářské instalace s montáží pod omítku do elektroinstalační krabice 68.
Vypínače Niloe se skládají z mechanismu a krytu, rámeček je potřeba dokoupit. Legrand Niloe je oblíbenou řadou zásuvek a vypínačů, které disponují díky jednouchému, decentnímu vzhledu a hladkému povrchu s jemně zaoblenými rohy univerzálním využitím. Vypínač č. 1 je jednoduchý jednopólový spínač určený tam, kde potřebujete ovládat pouze jeden přístroj z jednoho místa.
PARAMETRY
Jmenovitý proud: 10 A
Napětí: 250 V
Připojení vodičů: bezšroubové
Instalace: probíhá pomocí šroubů nebo příchytek.
Doporučená montáž: elektroinstalační krabice 68
Šířka přístroje: 70 mm
Výška přístroje: 70 mm
Hloubka přístroje: 40 mm
Montážní hloubka: 32 mm
3D fotografie Vzorník vypínače a zásuvky Legrand NILOÉ
| Schéma zapojení vypínače č.1 | Co je vypínač řazení č.1 |
| Vypínač řazení č.1 je jednopólový spínač, sloužící k jednoduchému zapnutí a vypnutí jednoho elektrického obvodu nebo spotřebiče z jednoho místa, například ovládání světla v místnosti. Je to základní typ vypínače s jedním vstupem a jedním výstupem, který přerušením nebo sepnutím fázového vodiče umožňuje spolehlivě řídit jediné svítidlo nebo skupinu svítidel z jediného místa. |
| Pro tento vypínač jsou doporučené instalační krabice KP 68 s těmito druhy stavebních povrchů. | |
|
Instalační krabice do zdi |
Instalační krabice do dutých příček |
