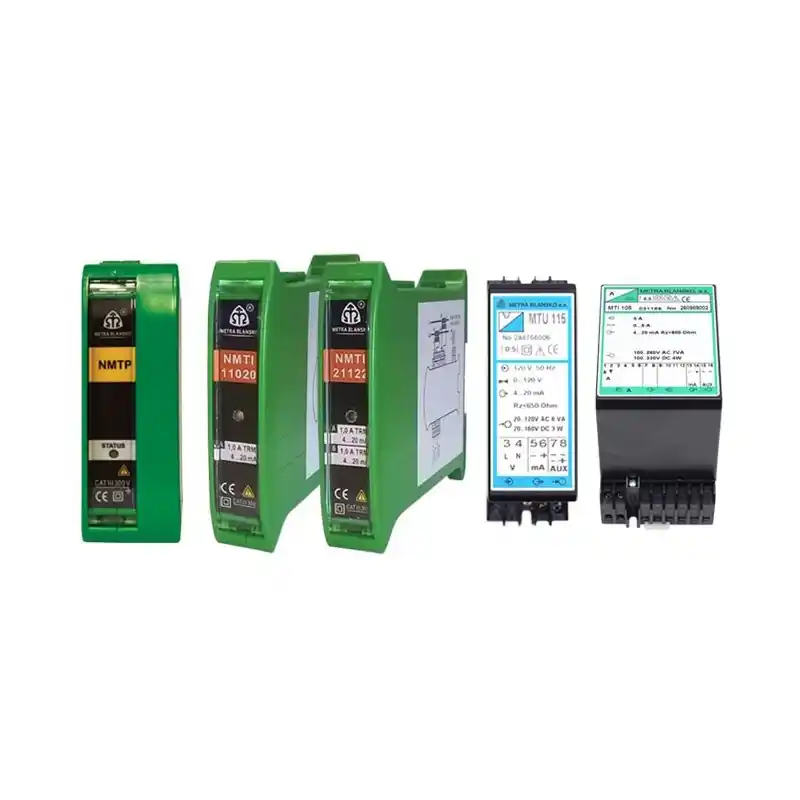

Převodník MTI 104 0-5A/4-20mA, METRA BLANSKO
Popis:
Prevodni´k stredni´ hodnoty proudu
Vvstupni´ signa´l je galvanicky oddelen transforma´torem. Po usmerneni´ je vyfiltrova´n a zesi´len na unifikovany´ vy´stupni´ signa´l
Vy´stup je cejchova´n v jednotka´ch efektivni´ hodnoty proudu, pri uvazova´ni´ cinitele tvaru 1,1107
Tento typ prevodni´ku lze pouzi´t pro mereni´ proudu v obvodech, kde se nevyskytuje zkresleni´
proudu vyssi´mi harmonicky´mi kmitocty
Podmi´nky pouziti´:
Merici´ rozsah: 0% az 120% In,( 0% az 100% In pro charakteristiku c. 4)
Popis svorek: siroke´ pouzdro: 1,2 vstup merene´ho proudu
13,14 vy´stupni´ signa´l (14 +)
15,16 pomocne´ napa´jeni´ AC, DC (16 +) 3,4,5,6,7,8,9,10,11,12- nezapojeny
Spotreba vstupu: 3.10-2 VA/A
Typ prevodni´ charakteristiky: volitelna´ – c.1, c.4, c.5
c. 1 mereni´ vstupni´ veliciny v jednom smeru
c. 4 mereni´ vstupni´ veliciny s potlaceny´m zaca´tkem
c. 5 mereni´ vstupni´ veliciny s potlaceny´m koncem (preti´zeni´m)
Vy´stup – jmenovita´ hodnota: 4…20 mA
Vstup – jmenovity´ proud In (A): 0-5A
Pomocne´ napa´jeni´: 20 az 120V AC (45 .. 66 Hz) nebo 20 az 160V DC/ 100 az 260V AC (45 .. 66 Hz) nebo 100 az 330V DC
Katalog str.: 14
