Popis
KUŽELÍKOVÁ JEDNOŘADÁ LOŽISKA – METRICKÁ
Kuželíková jednořadá ložiska mají jednu řadu kuželíků. Aplikují se do prostředí, kde se přenáší kombinované zatížení radiální i axiální. Ložiska se vyznačují optimalizovanou konstrukcí kluzných stykových ploch vodící příruby, čel kuželíků a stykového profilu oběžných drah. Kuželíková ložiska se vyrábějí v metrických a palcových rozměrech.

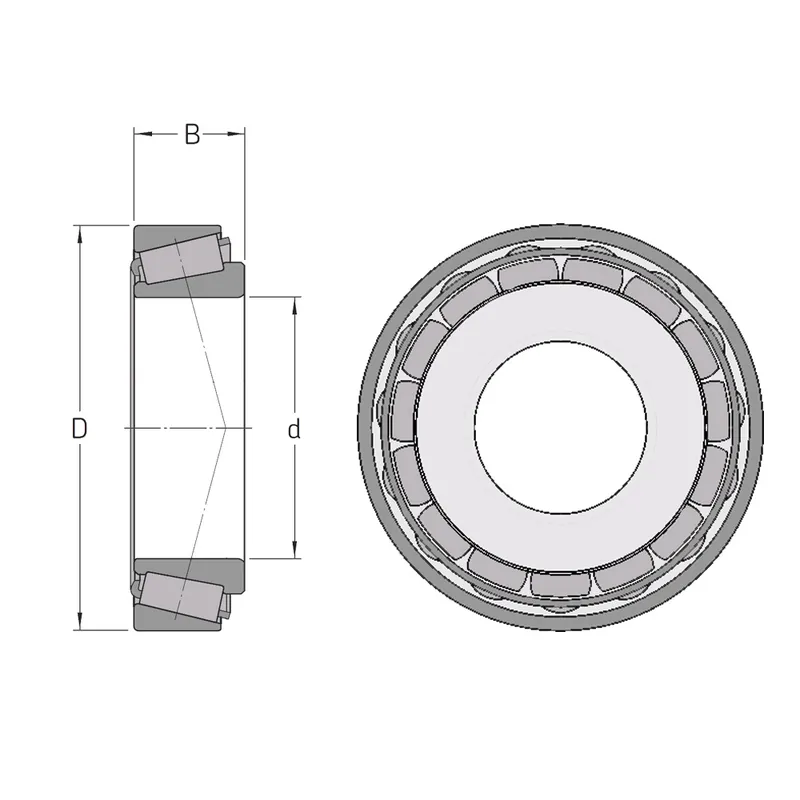

Identifikace rozměru ložiska:
d: vnitřní průměr (mm) ložiska
D: vnější průměr (mm) ložiska
B: šířka (mm) ložiska
Základní přídavná označení:
JKlec lisovaná z ocelového plechu, vedená valivými tělesy. Číslice za písmenem J označuje odlišnou konstrukci klece.
P6Přesnost rozměru a chodu podle starší třídy přesnosti 6 ISO.
QOptimalizovaná geometrie styku a kvalita povrchu.
TN9Vstřikovaná klec z polyamidu 6,6 zesíleného skleněnými vlákny, vedená valivými tělesy.
XHlavní rozměry přizpůsobené ISO
WZměna tolerance šířky kroužku +0,05/0 mm
CL7AProvedení pro vysoké výkony pro uložení pastorku (nahrazeného CL7C)
BVětší stykový uhel než u standardního provedení
| Typ produktu | Jednořadé kuželíkové ložisko |
|---|---|
| Vnitřní průměr (d) | 20 mm |
| Vnější průměr (D) | 42 mm |
| Šířka (B) | 15 mm |
| Dynamická únosnost (Cr) | 24,1 kN |
| Statická únosnost (C0r) | 23,5 kN |
| Limitní otáčky (plast. mazivo) | 14 000 1/min |
| Limitní otáčky (olej) | 17 000 1/min |
| Hmotnost | 0,085 kg |
