Popis

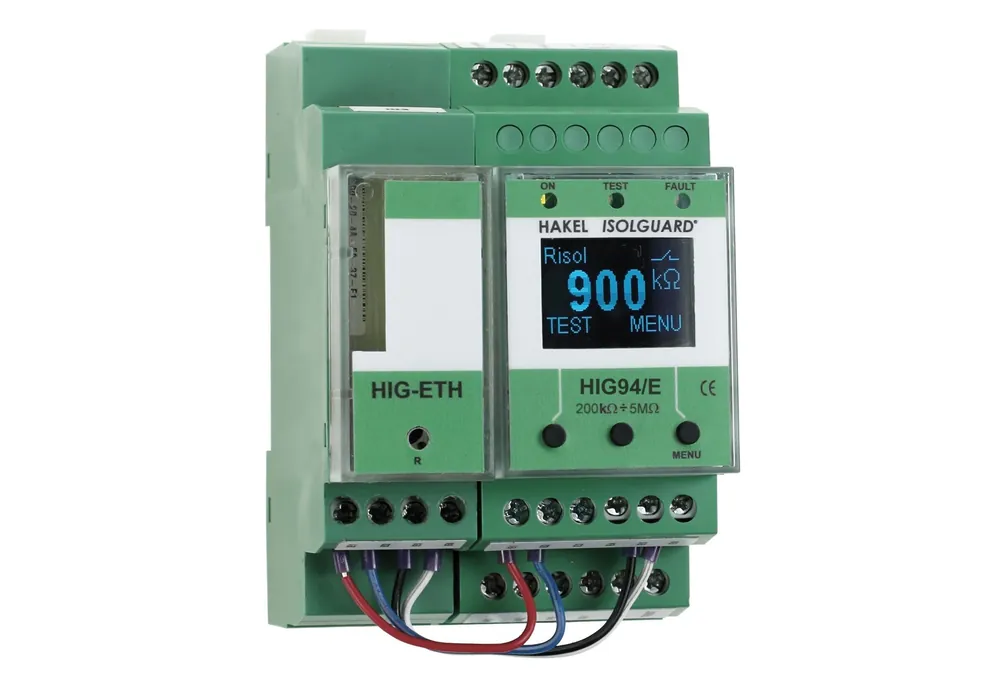

Hlídač izolačního stavu z produkce firmy HAKEL řady ISOLGUARD HIG94/E, je určen k monitorování izolačního stavu jednofázových i třífázových izolovaných IT-soustav, navržených a provozovaných podle norem ČSN EN 61 010-1, ČSN EN 50 522, ČSN EN 61 936-1. Umožňuje monitorování 1fázových i 3fázových IT-sítí až do maximálního provozního napětí 275V AC, eventuelně 3x275V AC. Pokud je požadováno monitorování izolačního stavu 1fázové nebo 3fázové ITsítě s vyšším provozním napětím, je nutno vytvořit její umělý střed a to pomocí tlumivek řady TL z produkce fy HAKEL. Takto vytvořený střed se připojuje na svorku hlídače HIG94/E. Hlídač je vybaveny displejem pro zobrazení číselné hodnoty naměřeného izolačního odporu. Dále ovládacími tlačítky pro nastavení parametrů hlídače a signalizačními LED diodami pro zobrazení stavu kontrolované sítě. Podle typu je možno k hlídači připojit moduly dálkové signalizace stavu kontrolované sítě MDS10T nebo MDS-D z produkce fy HAKEL. Hlídač HIG94/E je vybaveny modulem HIG-ETH, který umožňuje přímé připojení hlídače k počítačové síti ETHERNET, po které mohu komunikovat s PC počítačem. Jedno nebo dvě vestavěná signalizační relé s přepínacím kontaktem umožňují připojení zařízení pro signalizaci alarmu. Hlídač má volitelnou funkci paměti alarmu s možností zrušení alarmu tlačítkem na hlídači. Je možné provádět místní i dálkový test funkce hlídače. Základní charakteristikyMonitor izolačních stavů AC sítí s napětím 0 až 275V bez přídavných zařízení, vyšších napětí s přídavnou tlumivkouZobrazování měřené hodnoty izolačního odporu Risol na displeji v rozsahu 5 kOhm až 900 kOhm nebo 200 kOhm až 5 MOhmSignalizační relé stavu izolačního odporu s přepínacím kontaktemPřipojení k počítačové síti ETHERNET 10Base-T nebo 100Base TX (automatické rozpoznání), konektor RJ45Komunikační protokoly HTTP (WEB, XML), SNMP, MODBUS TCPInterní webové stránky pro zobrazení aktuálních hodnot a konfiguraciVolitelná paměť vyvolaného alarmu s možností odblokování tlačítkem na hlídačiMožnost připojení modulů dálkové signalizace MDS10 z produkce HAKEL, včetně modulu MPSMožnost nastavení hlídané hodnoty izolačního odporu Rsub>crit pomocí displeje a tlačítek v rozsahu 5 kOhm až 300 kOhm nebo 200 kOhm až 900 kOhm podle typu hlídačeNastavitelná hystereze mezní hodnoty izolačního odporu v rozsahu 0 až 100% pomocí displeje a tlačítekNastavitelné zpoždění tsub>ON reakce signalizačního relé pomocí displeje a tlačítek v rozsahu 0 až 60 secPřístup k nastavení hlídače tlačítky lze zamknout. Odemknutí hlídače se provádí kombinací tlačítek.Oddělené napájecí napětí umožňuje monitorovat také síť, která není pod napětímModuly pro montáž na lištu DIN 35, celková šíře obou modulů 59mm
