Popis

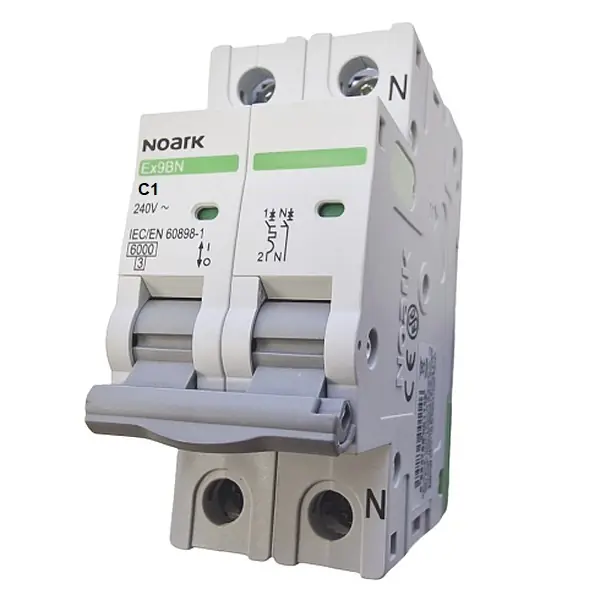

Noark 100105 Ex9BN 1PN C1 Instalační jistič 6 kA, charakteristika C, 1 A, 1+Npól
Jde o jistič s jedním pólem (1P) a jedním pólem neutrálním (N). To naznačuje, že jistič chrání jednu fázi a jeden neutrální vodič v elektrickém okruhu.
Charakteristika C u jističe označuje jeho reakci na nadproud v okruhu. Charakteristika C je jednou z norem pro jističe a specifikuje dobu, po kterou může jistič odolávat nadproudu nad svým nominálním proudem bez spínání. Charakteristika C je určena pro ochranu obvodů s přídavnými elektromotory a jinými zařízeními, která mohou mít krátkodobé špičkové proudy při startu.
Hodnota 1 A určuje maximální proud, při kterém jistič spíná a odpojuje okruh. V tomto případě je to 1 ampérů.
Zkratová schopnost 6 kA: Toto označení udává krátkodobou proudovou odolnost jističe, tj. jaký proud může jistič bezpečně odpojit při zkratu nebo přetížení. Hodnota 6 kA znamená, že jistič je schopen odolat krátkodobému proudu až 6 000 ampérů.
Charakteristiky
| PARAMETR | HODNOTA |
|---|---|
| Stupeň znečištění | 2 |
| Instalační třída | 3 |
| Šířka v modulech | 2 |
| Vhodné pro zapuštěnou instalaci | 74 |
| Počet krytých pólů | 1 |
| Jmenovitý proud | 1 |
| Počet pólů (celkem) | 2 |
| Věstavěná hloubka | ANO |
| Frekvence | |
| Vhodné pro zapuštěnou instalaci | ANO |
| Jmenovitá vypínací schopnost Icn IEC 60947-2 230V | 10 |
| Současné spínání N-neutral | ANO |
| Typ napětí | AC |
| Přepěťová kategorie | 3 |
| Stupeň krytí (IP) | IP20 |
| Jmenovitá vypínací schopnost Icn EN 60898 230V | 6 |
| Jmenovité napětí | 230 |
| Charakteristika | C |
