Popis
JEDNOŘADÁ VÁLEČKOVÁ LOŽISKA, TYP NJ
Jednořadá válečková ložiska přenášejí vysoká radiální zatížení a zároveň umožňují dosáhnou vysokých otáček. Jednořadá válečková ložiska jsou vyráběna v různých provedení, lišící se především umístěním vodících přírub.
TYP NJ
Vnitřní kroužek ložiska v provedení NJ má dvě vodící příruby, vnější kroužek ložiska je opatřen jednou vodicí přírubou. Tato ložiska mohou být použita jako axiální vodící v jednom směru.

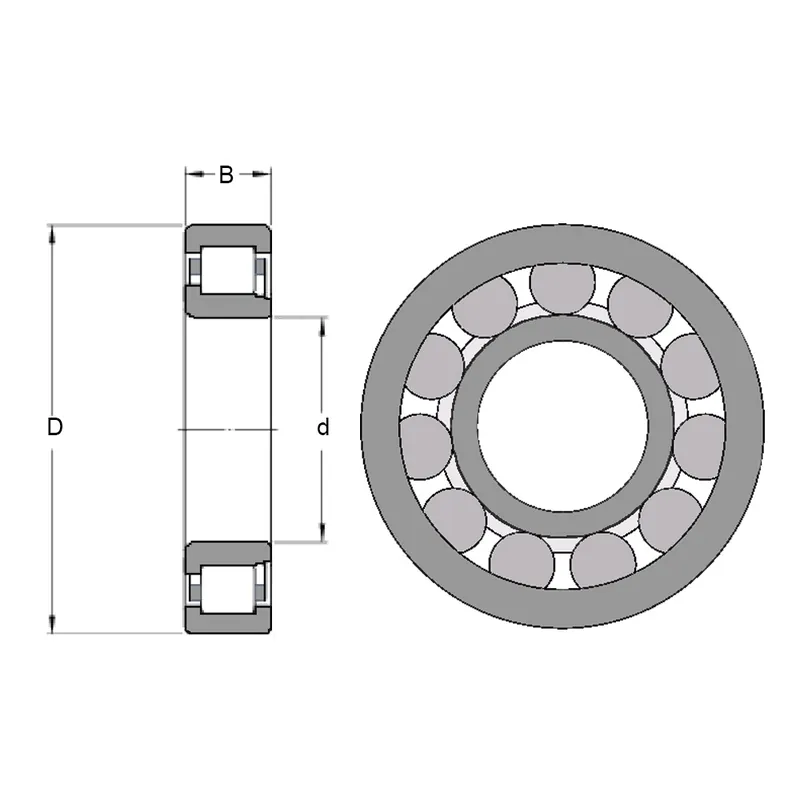

Identifikace rozměru ložiska:
d: vnitřní průměr (mm) ložiska
D: vnější průměr (mm) ložiska
B: šířka (mm) ložiska
Základní přídavná označení:
CN – normální radiální vnitřní vůle; označeni je zpravidla používáno ve spojeni s některým níže uvedeným písmenem, které vyjadřuje zmenšeny nebo posunuty rozsah vůle.
C2,C3,C4,C5označení vyjadřuje radiální vnitřní vůle.
EC – Optimalizovaná vnitřní konstrukce, vyznačuje se větším počtem válečků, které mohou mít větší rozměry a modifikovaným stykem mezi čely válečků a přírubami.
Jlisovaná ocelová klec
MA,MB,ML,MP,MRtyp použité ocelové klece.
NDrážka pro pojistný kroužek ve vnějším kroužku ložiska. NR identický popis + pojistný kroužek
P Vstřiková klec z polyamidu 6,6, zesílená skleněnými vlákny vedená valivými tělesy.
| Typ produktu | Jednořadé válečkové ložisko (vodicí kroužek) |
|---|---|
| Vnitřní průměr (d) | 20 mm |
| Vnější průměr (D) | 47 mm |
| Šířka (B) | 14 mm |
| Dynamická únosnost (Cr) | 25,1 kN |
| Statická únosnost (C0r) | 22 kN |
| Limitní otáčky (plast. mazivo) | 15 000 1/min |
| Limitní otáčky (olej) | 18 000 1/min |
| Hmotnost | 0,110 kg |
