Popis
KUŽELÍKOVÁ JEDNOŘADÁ LOŽISKA – METRICKÁ
Kuželíková jednořadá ložiska mají jednu řadu kuželíků. Aplikují se do prostředí, kde se přenáší kombinované zatížení radiální i axiální. Ložiska se vyznačují optimalizovanou konstrukcí kluzných stykových ploch vodící příruby, čel kuželíků a stykového profilu oběžných drah. Kuželíková ložiska se vyrábějí v metrických a palcových rozměrech.

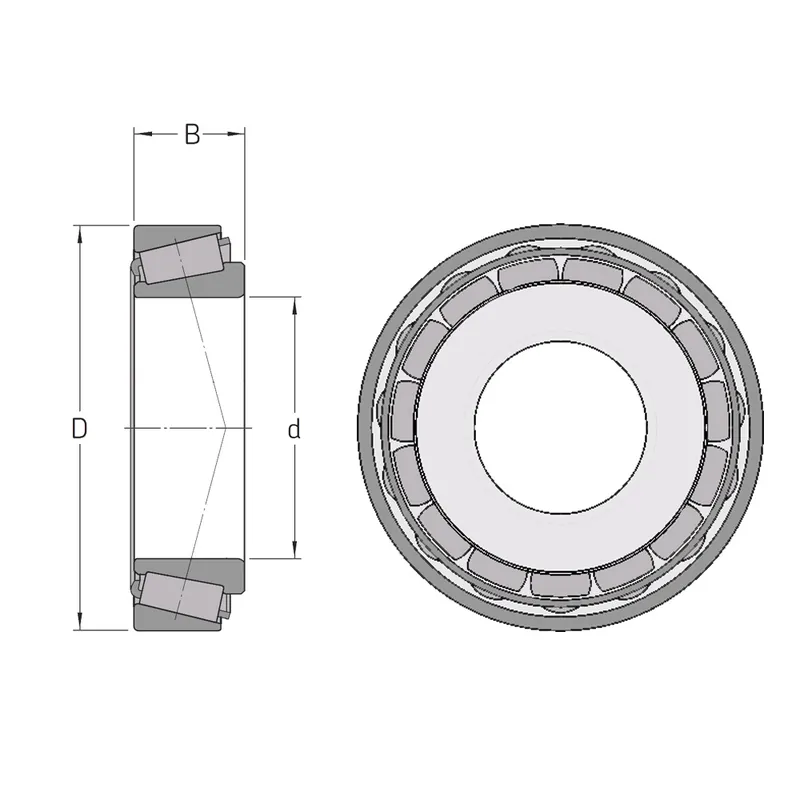

Identifikace rozměru ložiska:
d: vnitřní průměr (mm) ložiska
D: vnější průměr (mm) ložiska
B: šířka (mm) ložiska
Základní přídavná označení:
JKlec lisovaná z ocelového plechu, vedená valivými tělesy. Číslice za písmenem J označuje odlišnou konstrukci klece.
P6Přesnost rozměru a chodu podle starší třídy přesnosti 6 ISO.
QOptimalizovaná geometrie styku a kvalita povrchu.
TN9Vstřikovaná klec z polyamidu 6,6 zesíleného skleněnými vlákny, vedená valivými tělesy.
XHlavní rozměry přizpůsobené ISO
WZměna tolerance šířky kroužku +0,05/0 mm
CL7AProvedení pro vysoké výkony pro uložení pastorku (nahrazeného CL7C)
BVětší stykový uhel než u standardního provedení
