Popis

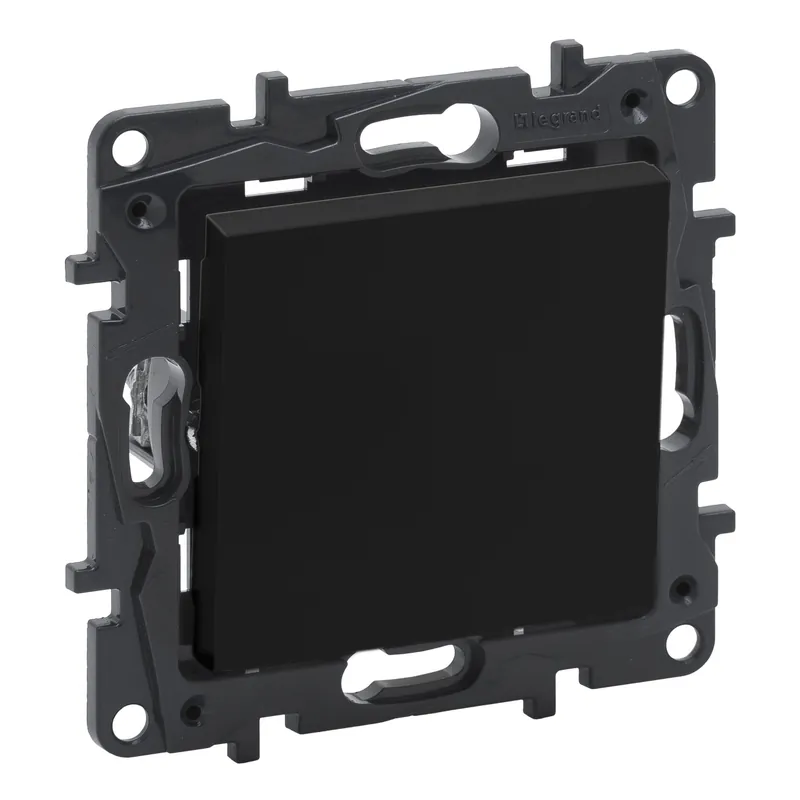

Složený křížový vypínač LEGRAND 863507 Niloé STEP řazení č.7 v černé barvě z nové řady výrobce Legrand. Vypínač pro domovní instalaci i kancelářskou elektroinstalaci s montáží do elektroinstalační krabice 68.
Díky systému zámků na montážní desce je možné lehce spojit montážní desky a instalace je rychlejší a snadnější.
Jedná se o vypínač Niloé STEP přístroj s klapkou bílé barvy řazení č.7 bez rámečku.
| Schéma zapojení vyp. č.7 | Co je křížový vypínač řazení č.7 |
| Vypínač řazení č.7 je tzv. křížový vypínač (nebo křížový přepínač), který slouží k ovládání jednoho světelného okruhu z tří a více míst. Používá se v kombinaci se schodišťovými vypínači (č. 6), přičemž vypínače č. 7 se umisťují mezi ně a slouží jako prostřední články pro ovládání světla z většího počtu vstupních bodů, jako jsou například dlouhé chodby či schodiště. |
| Pro tento vypínač jsou doporučené instalační krabice KP 68 s těmito druhy stavebních povrchů. | |
|
Instalační krabice do zdi |
Instalační krabice do dutých příček |
