Popis

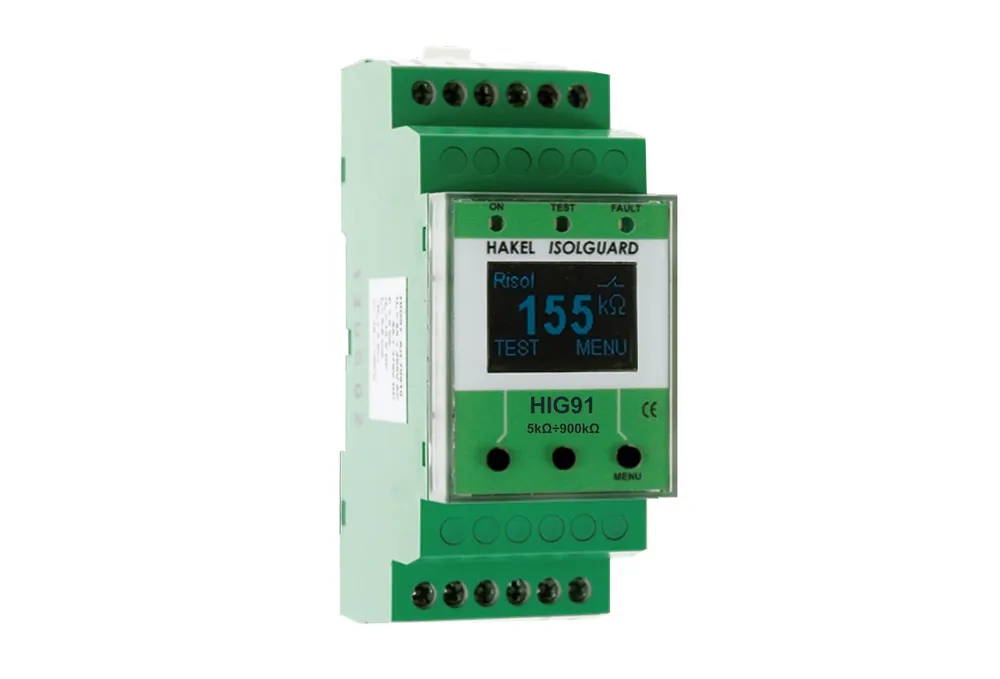

Hlídač izolačního stavu z produkce firmy HAKEL řady ISOLGUARD HIG91, je určen k monitorování izolačního stavu jednofázových i třífázových izolovaných IT-soustav, navržených a provozovaných podle norem ČSN EN 61 010-1, ČSN EN 50 522, ČSN EN 61 936-1,ČSN EN 61557-8. Umožňuje monitorování 1fázových i 3fázových IT-sítí až do maximálního provozního napětí 275V AC, eventuelně 3x275V AC. Pokud je požadováno monitorování izolačního stavu 1fázové nebo 3fázové ITsítě s vyšším provozním napětím, je nutno vytvořit její umělý střed a to pomocí tlumivek řady TL z produkce fy HAKEL. Takto vytvořený střed se připojuje na svorku hlídače HIG91. Hlídač je vybaveny displejem pro zobrazení číselné hodnoty naměřeného izolačního odporu. Dále ovládacími tlačítky pro nastavení parametrů hlídače a signalizačními LED diodami pro zobrazení stavu kontrolované sítě. Podle typu je možno k hlídači připojit moduly dálkové signalizace stavu kontrolované sítě MDS10T, MDS-DELTA nebo MDS-D z produkce fy HAKEL. Hlídač HIG91 komunikuje s nadřízeným počítačem po průmyslové sběrnici RS485 protokolem vycházejícím z protokolu PROFIBUS. Jedno nebo dvě vestavěná signalizační relé s přepínacím kontaktem umožňují připojení zařízení pro signalizaci alarmu. Hlídač má volitelnou funkci paměti alarmu s možností zrušení alarmu tlačítkem na hlídači. Je možné provádět místní i dálkový test funkce hlídače. Základní charakteristikyMonitor izolačních stavů AC sítí s napětím 0 až 275V bez přídavných zařízení, vyšších napětí s přídavnou tlumivkouZobrazování měřené hodnoty izolačního odporu Risol na displeji v rozsahu 5 kOhm až 900 kOhmSignalizační relé stavu izolačního odporu s přepínacím kontaktemPřipojení na sběrnici RS485, izolační pevnost 2500 Vef proti vnitřním obvodům a obvodům sítěVolitelná paměť vyvolaného alarmu s možností odblokování tlačítkem na hlídačiMožnost připojení modulů dálkové signalizace MDS10T, MDS-D nebo MDS-DELTA z produkce HAKEL, včetně modulu MPSMožnost nastavení hlídané hodnoty izolačního odporu Rcrit pomocí displeje a tlačítek v rozsahu podle typu hlídačeNastavitelná hystereze mezní hodnoty izolačního odporu v rozsahu 0 až 100% pomocí displeje a tlačítekNastavitelné zpoždění tON reakce signalizačního relé pomocí displeje a tlačítek v rozsahu 0 až 60 secPřístup k nastavení hlídače tlačítky lze zamknout, odemknutí hlídače se provádí kombinací tlačítekOddělené napájecí napětí umožňuje monitorovat také síť, která není pod napětímModul šíře 2M (36mm) pro montáž na lištu DIN 35
