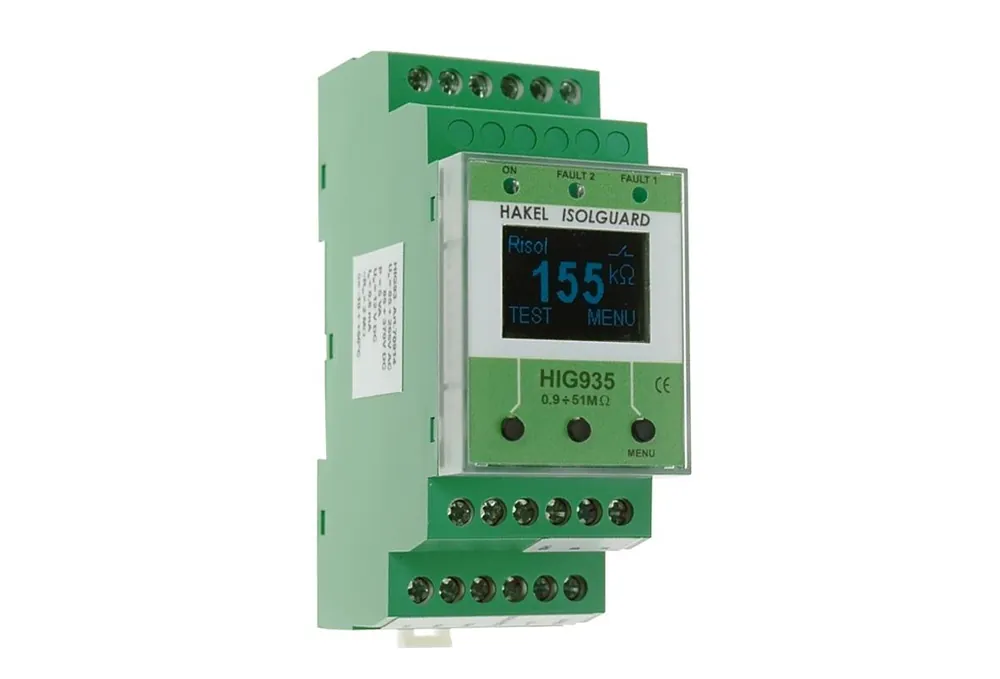

Hlídač izolačního stavu z produkce firmy HAKEL řady ISOLGUARD HIG935 je určen k monitorování izolačního stavu jednofázových i třífázových izolovaných IT-soustav, navržených a provozovaných podle norem ČSN EN 61 010-1, ČSN EN 50 522, ČSN EN 61 936-1. Hlídač HIG935 je určen pro zvláštní typy instalací, vyžadující monitorování vysokého izolačního odporu, až do hodnoty 51MOhm. Umožňuje monitorování 1fázových IT-sítí až do maximálního provozního napětí 275 V AC. Pokud je požadováno monitorování izolačního stavu IT-sítě s vyšším provozním napětím, je nutno vytvořit její umělý střed a to pomocí tlumivek řady TL z produkce fy HAKEL. Takto vytvořený střed se připojuje na svorku hlídače HIG935. Hlídač je vybaven displejem pro zobrazení číselné hodnoty naměřeného izolačního odporu. Dále ovládacími tlačítky pro nastavení parametrů hlídače a signalizačními LED diodami pro zobrazení stavu kontrolované sítě a hlídače. K hlídači je možno připojit moduly dálkové signalizace stavu kontrolované sítě řady MDS-D z produkce fy HAKEL. Hlídač HIG935 je vybaven komunikační linkou RS485 a může komunikovat s nadřízeným počítačem po průmyslové sběrnici RS485 protokolem vycházejícím z protokolu PROFIBUS. Popis komunikačního protokolu je k dispozici uživatelům. Dvě vestavěná signalizační relé s přepínacími kontakty umožňují signalizaci alarmů pro dvě nezávisle nastavené hodnoty kritického izolačního odporu. Hlídač má volitelnou funkci paměti alarmu s možností zrušení alarmu tlačítkem na hlídači. Je možné provádět místní i dálkový test funkce hlídače. Nesmí být zapojeno více hlídačů izolačního stavu na stejnou IT-síť. Základní charakteristiky · Monitor izolačních stavů AC sítí s napětím 0 až 275 V bez přídavných zařízení, vyšších napětí s přídavnou tlumivkou · Zobrazování měřené hodnoty izolačního odporu Risol na displeji v rozsahu 950 kOhm až 51 MOhm Dvě signalizační relé stavu izolačního odporu, každé s přepínacím kontaktem · Připojení na sběrnici RS485, izolační pevnost 2500Vef proti vnitřním obvodům a obvodům sítě · Volitelná paměť vyvolaného alarmu s možností odblokování tlačítkem na hlídači · Možnost nastavení dvou hodnot hlídaného izolačního odporu Rcrit1 a Rcrit2, pomocí displeje a tlačítek v rozsahu 1 MOhm až 50 MOhm · Nastavitelná hystereze mezní hodnoty izolačního odporu v rozsahu 0 až 100% pomocí displeje a tlačítek · Nastavitelné zpoždění tON reakce signalizačních relé pomocí displeje a tlačítek v rozsahu 0 až 60 sec · Přístup k nastavení hlídače tlačítky lze zamknout. Odemknutí hlídače se provádí kombinací tlačítek. · Oddělené napájecí napětí umožňuje monitorovat také síť, která není pod napětím · Modul šíře 2M (36mm) pro montáž na lištu DIN 35
