Popis

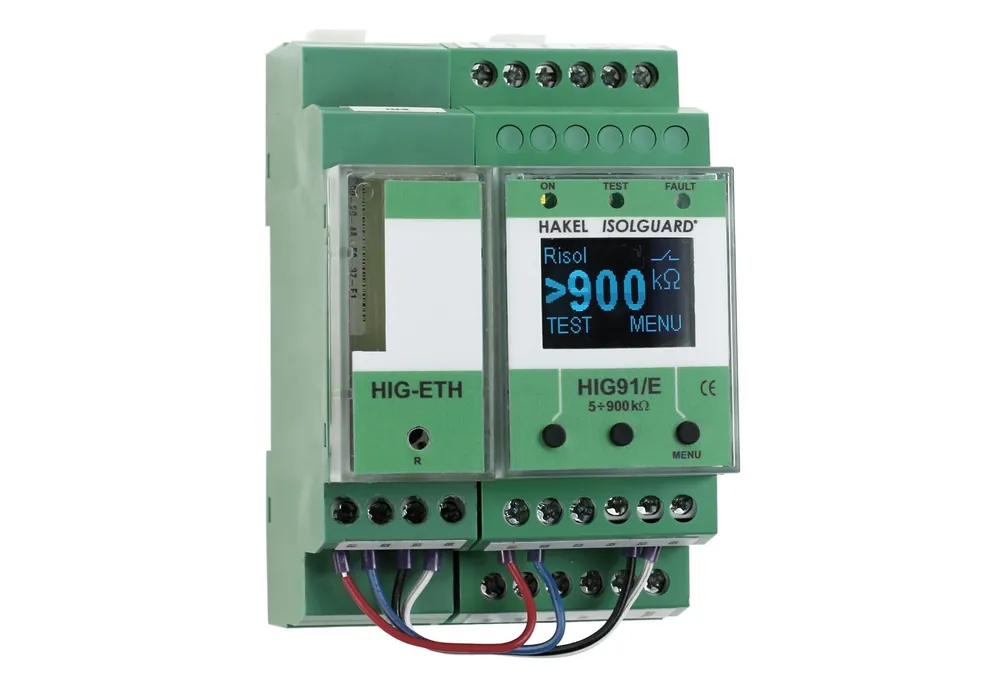

Hlídač izolačního stavu z produkce firmy HAKEL řady ISOLGUARD HIG91/E, je určen k monitorování izolačního stavu jednofázových i třífázových izolovaných IT-soustav, navržených a provozovaných podle norem ČSN EN 61 010-1, ČSN EN 50 522, ČSN EN 61 936-1, ČSN EN 61557-8. Umožňuje monitorování 1fázových i 3fázových IT-sítí až do maximálního provozního napětí 275V AC, eventuelně 3x275V AC. Pokud je požadováno monitorování izolačního stavu 1fázové nebo 3fázové ITsítě s vyšším provozním napětím, je nutno vytvořit její umělý střed a to pomocí tlumivek řady TL z produkce fy HAKEL. Takto vytvořený střed se připojuje na svorku hlídače HIG91/E. Hlídač je vybaveny displejem pro zobrazení číselné hodnoty naměřeného izolačního odporu. Dále ovládacími tlačítky pro nastavení parametrů hlídače a signalizačními LED diodami pro zobrazení stavu kontrolované sítě. K hlídači je možné připojit dálkové signalizace stavu kontrolované sítě řady MDS10. Hlídač HIG91/E je vybaveny modulem HIG-ETH, který umožňuje přímé připojení hlídače k počítačové síti ETHERNET, po které mohu komunikovat s PC počítačem. Jedno vestavěné signalizační relé s přepínacím kontaktem umožňuje připojení zařízení pro signalizaci alarmu. Hlídač má volitelnou funkci paměti alarmu s možností zrušení alarmu tlačítkem na hlídači. Je možné provádět místní i dálkový test funkce hlídače. Základní charakteristikyMonitor izolačních stavů AC sítí s napětím 0 až 275V bez přídavných zařízení, vyšších napětí s přídavnou tlumivkouZobrazování měřené hodnoty izolačního odporu Risol na displeji v rozsahu 5 kOhm až 900 kOhmSignalizační relé stavu izolačního odporu s přepínacím kontaktemPřipojení k počítačové síti ETHERNET 10Base-T nebo 100Base TX (automatické rozpoznání), konektor RJ45Komunikační protokoly HTTP (WEB, XML), SNMP, MODBUS TCPInterní webové stránky pro zobrazení aktuálních hodnot a konfiguraciVolitelná paměť vyvolaného alarmu s možností odblokování tlačítkem na hlídačiMožnost připojení modulů dálkové signalizace MDS10 z produkce HAKEL, včetně modulu MPSMožnost nastavení hlídané hodnoty izolačního odporu Rsubcrit pomocí displeje a tlačítek v rozsahu 5 kOhm až 300 kOhmNastavitelná hystereze mezní hodnoty izolačního odporu v rozsahu 0 až 100% pomocí displeje a tlačítekNastavitelné zpoždění tsubON reakce signalizačního relé pomocí displeje a tlačítek v rozsahu 0 až 60 secPřístup k nastavení hlídače tlačítky lze zamknout. Odemknutí hlídače se provádí kombinací tlačítek.Oddělené napájecí napětí umožňuje monitorovat také síť, která není pod napětímModuly pro montáž na lištu DIN 35, celková šíře obou modulů 59mm
