Popis
KULIČKOVÁ LOŽISKA JEDNOŘADÁ S KOSOÚHLÝM STYKEM
Jednořadá kuličková ložiska s kosoúhlým stykem mohou přenášet axiální zatížení pouze v jednom směru. Tento typ ložiska se obvykle nastavuje proti druhému ložisku. Tato ložiska jsou nerozebíratelná a ložiskové kroužky jsou opatřeny vysokým nákružkem a nízkým nákružkem. Nízký nákružek umožňuje použít velký počet kuliček v ložisku, a tedy dosáhnout poměrně vysoké únosnosti. Ložisko může být vystaveno prudkým zrychlením a zpomalením. Ložiska s kosoúhlým stykem jsou značeny jako řady 70xx, 72xx, 73xx, 718xx, 719xx.
Přídavná označeníVnitřní konstrukce
A – Stykový úhel 30°
AC – Stykový úhel 25° (A5-NSK, E-FAG)
B – Stykový úhel 40°
CA – Ložisko pro univerzální párování určené pro montáž v libovolném uspořádání. Při uspořádání zády k sobě nebo čely k sobě bude axiální vůle před montáží menší než normální (CB).
CB – Ložisko pro univerzální párování určené pro montáž v libovolném uspořádání. Při uspořádání zády k sobě nebo čely k sobě bude axiální vnitřní vůle před montáží normální.
CC – Ložisko pro univerzální párování určené pro montáž v libovolném uspořádání. Při uspořádání zády k sobě nebo čely k sobě bude axiální vůle před montáží větší než normální (CB).
DB – Dvě ložiska montována zády k sobě.
DF – Dvě ložiska montována čely k sobě.
DT – Dvě ložiska montovaná do tandemu.
E – Optimalizovaná vnitřní konstrukce.
F – Masivní okénková ocelová klec, vedená kuličkami.
GA – Ložisko pro univerzální párování určené pro montáž v libovolném uspořádání. Při uspořádání zády k sobě nebo čely k sobě bude před montáží mezi ložisky lehké předpětí.
GB – Ložisko pro univerzální párování určené pro montáž v libovolném uspořádání. Při uspořádání zády k sobě nebo čely k sobě bude před montáží mezi ložisky střední předpětí.
GC – Ložisko pro univerzální párování určené pro montáž v libovolném uspořádání. Při uspořádání zády k sobě nebo čely k sobě bude před montáží mezi ložisky těžké předpětí.
J – Lisovaná ocelová okénková klec vedená kuličkami.
M – Masivní mosazná klec vedená kuličkami. Jednotlivé konstrukce jsou označeny číslicemi, např. M1.
N1 – Pojistná drážka na širší straně vnějšího kroužku.
N2 – Dvě pojistné drážky na čele širší strany vnějšího kroužku umístěné proti sobě o 180°.
P – Vstřikovaná okénková klec z polyamidu 6,6, zesílená skelnými vlákny, vedená kuličkami.
PH – Vstřikovaná okénková klec z polyéteréterketonu. (PEEK) zesílená skelnými vlákny,
vedená kuličkami.
P5 – Rozměrová přesnost a přesnost chodu
podle třídy 5 ISO
P6 – Rozměrová přesnost a přesnost chodu podle třídy 6 ISO.
W64 – Náplň tuhého oleje Solid Oil.
Y -Lisovaná okénková mosazná klec vedená kuličkami.

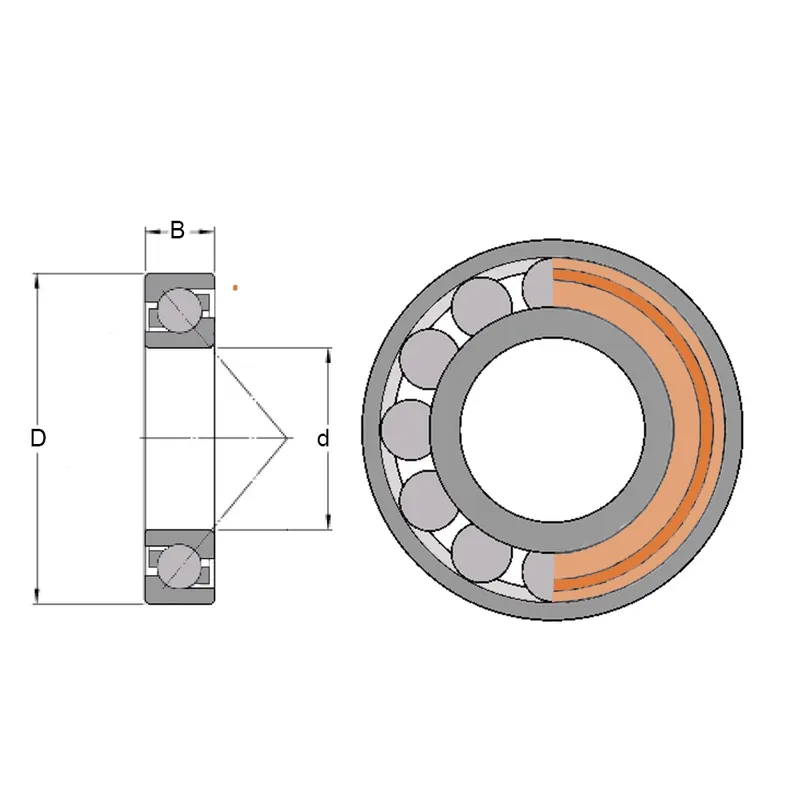

| Typ produktu | Speciální ložisko (7203) |
|---|---|
| Vnitřní průměr (d) | 17 mm |
| Vnější průměr (D) | 40 mm |
| Šířka (B) | 24 mm |
