Popis

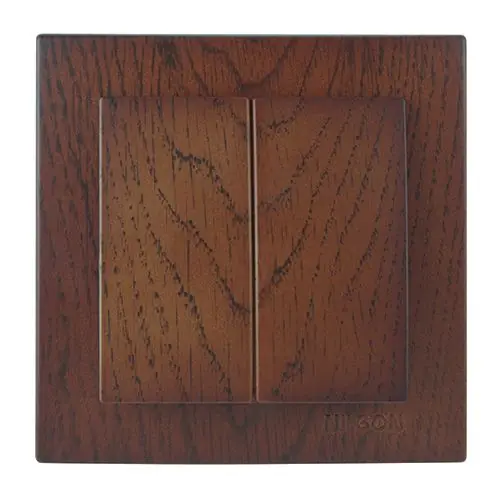

Kompletní složený domovní sériový lustrový vypínač č.5 imitace tmavé dřevo vlašský ořech SE05/0-D3 ELITE spínač 10A / 250V pro montáž do instalačních krabic s minimální výškou 45mm.
Výměna rámečku za vícenásobný
Rozbor přední části vypínače ELITE klapky a odejmutí strojku z jednoduchého rámečku.
V případě, že potřebujete použít vícenásobný rámeček pro různou kombinaci zásuvek a vypínačů je zapotřebí:
1. vyjmout tahem klapku (viz. obrázek levá část)
2. zmáčknutí dvou paciček těla strojku vyjmete strojek z rámečku (viz. obrázek pravá část)
3. vyjmutý strojek pak již nasadíte zacvaknutím do vícerámečku na vámi požadované místo.
4. vrátíte klapky zacvaknutím do strojku.
Ukázka kombinace vypínače SEZ SE05/0-D3 a zásuvky SEZ ZE1K-D3 ve dvojnásobném rámečku
|
2-násobný rámeček |
3-násobný rámeček |
4-násobný rámeček |
5-násobný rámeček |
| Schéma zapojení vyp. č.5 | Co je sériový vypínač řazení č.5 |
| Vypínač řazení č.5 je standardní označení pro sériový vypínač, známý také jako lustrový vypínač. Funguje tak, že umožňuje ovládat dva nezávislé světelné okruhy nebo dvě svítidla z jednoho místa pomocí dvou samostatných klapek. Je to v podstatě kombinace dvou spínačů řazení 1 (klasických vypínačů) se společným vstupem. |
| Pro tento vypínač jsou doporučené instalační krabice KP 68 s těmito druhy stavebních povrchů. | |
|
Instalační krabice do zdi |
Instalační krabice do dutých příček |
