Popis

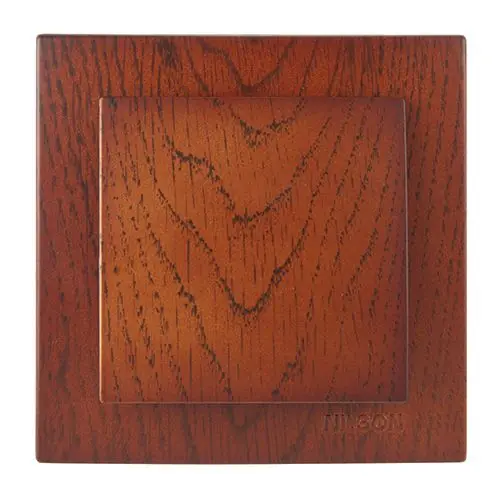

Kompletní složený domovní jednopólový vypínač č.1 imitace střední dřevo třešeň SE01/0-D2 ELITE spínač 10A / 250V pro montáž do instalačních krabic s minimální výškou 45mm.
Výměna rámečku za vícenásobný
Rozbor přední části vypínače ELITE klapky a odejmutí strojku z jednoduchého rámečku.
V případě, že potřebujete použít vícenásobný rámeček pro různou kombinaci zásuvek a vypínačů je zapotřebí:
1. vyjmout tahem klapku (viz. obrázek levá část)
2. zmáčknutí dvou paciček těla strojku vyjmete strojek z rámečku (viz. obrázek pravá část)
3. vyjmutý strojek pak již nasadíte zacvaknutím do vícerámečku na vámi požadované místo.
4. vrátíte klapky zacvaknutím do strojku.
Ukázka kombinace vypínače SEZ SE01/0-D2 a zásuvky SEZ ZE1K-D2 ve dvojnásobném rámečku
|
2-násobný rámeček |
3-násobný rámeček |
4-násobný rámeček |
5-násobný rámeček |
| Schéma zapojení vypínače č.1 | Co je vypínač řazení č.1 |
| Vypínač řazení č.1 je jednopólový spínač, sloužící k jednoduchému zapnutí a vypnutí jednoho elektrického obvodu nebo spotřebiče z jednoho místa, například ovládání světla v místnosti. Je to základní typ vypínače s jedním vstupem a jedním výstupem, který přerušením nebo sepnutím fázového vodiče umožňuje spolehlivě řídit jediné svítidlo nebo skupinu svítidel z jediného místa. |
| Pro tento vypínač jsou doporučené instalační krabice KP 68 s těmito druhy stavebních povrchů. | |
|
Instalační krabice do zdi |
Instalační krabice do dutých příček |
