Popis

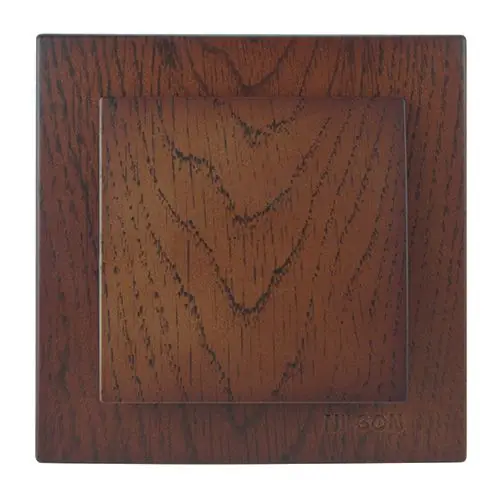

Kompletní složený domovní střídavý schodišťový vypínač č.6 imitace tmavého dřeva vlašský ořech SE06/0-D2 ELITE spínač 10A / 250V pro montáž do instalačních krabic s minimální výškou 45mm.
Výměna rámečku za vícenásobný
Rozbor přední části vypínače ELITE klapky a odejmutí strojku z jednoduchého rámečku.
V případě, že potřebujete použít vícenásobný rámeček pro různou kombinaci zásuvek a vypínačů je zapotřebí:
1. vyjmout tahem klapku (viz. obrázek levá část)
2. zmáčknutí dvou paciček těla strojku vyjmete strojek z rámečku (viz. obrázek pravá část)
3. vyjmutý strojek pak již nasadíte zacvaknutím do vícerámečku na vámi požadované místo.
4. vrátíte klapky zacvaknutím do strojku.
Ukázka kombinace vypínače SEZ SE06/0-D3 a zásuvky SEZ ZE1K-D3 ve dvojnásobném rámečku
|
2-násobný rámeček |
3-násobný rámeček |
4-násobný rámeček |
5-násobný rámeček |
| Schéma zapojení vyp. č.6 | Co je schodišťový vypínač řazení č.6 |
| Vypínač řazení č.6 je tzv. schodišťový vypínač (nebo střídavý), který slouží k ovládání jednoho světelného okruhu ze dvou různých míst najednou. Jedná se o jednopólový přepínač s jedním společným přívodem a dvěma vývody, který se typicky používá na schodištích, chodbách nebo ve větších místnostech, aby bylo možné světlo rozsvítit a zhasnout na obou koncích. |
| Pro tento vypínač jsou doporučené instalační krabice KP 68 s těmito druhy stavebních povrchů. | |
|
Instalační krabice do zdi |
Instalační krabice do dutých příček |
