Popis

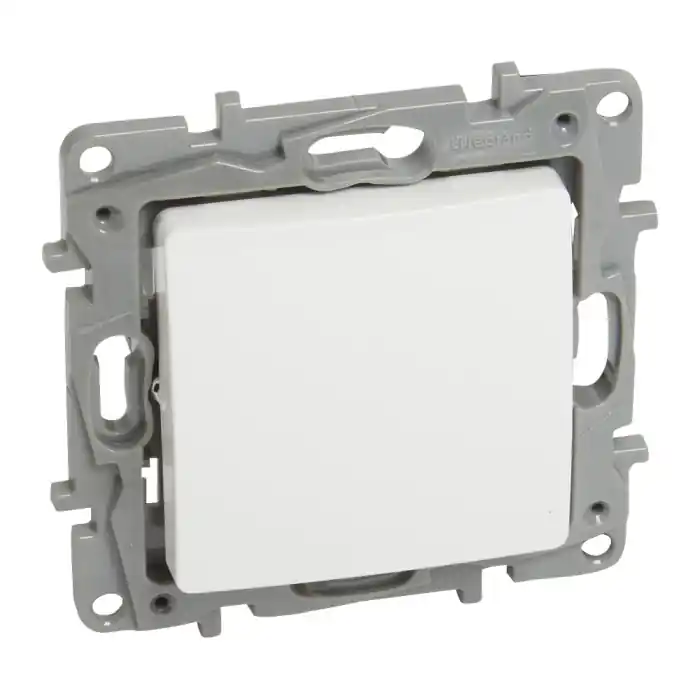

Vypínač řazení č.7 Legrand Niloé 764504 v bílé barvě pro domovní i kancelářské instalace s montáží pod omítku do elektroinstalační krabice 68.
Vypínače Niloe se skládají z mechanismu a krytu, rámeček je potřeba dokoupit. Legrand Niloe je oblíbenou řadou zásuvek a vypínačů, které disponují díky jednouchému, decentnímu vzhledu a hladkému povrchu s jemně zaoblenými rohy univerzálním využitím. Vypínač č. 7 je určen pro ovládání světel z více míst, vládá se mezi vypínače č.6.
PARAMETRY
Jmenovitý proud: 10 A
Napětí: 250 V
Připojení vodičů: bezšroubové
Instalace: probíhá pomocí šroubů nebo příchytek.
Doporučená montáž: elektroinstalační krabice 68
Šířka přístroje: 70 mm
Výška přístroje: 70 mm
Hloubka přístroje: 40 mm
Montážní hloubka: 32 mm
3D fotografie Vzorník vypínače a zásuvky Legrand NILOÉ
| Schéma zapojení vyp. č.7 | Co je křížový vypínač řazení č.7 |
| Vypínač řazení č.7 je tzv. křížový vypínač (nebo křížový přepínač), který slouží k ovládání jednoho světelného okruhu z tří a více míst. Používá se v kombinaci se schodišťovými vypínači (č. 6), přičemž vypínače č. 7 se umisťují mezi ně a slouží jako prostřední články pro ovládání světla z většího počtu vstupních bodů, jako jsou například dlouhé chodby či schodiště. |
| Pro tento vypínač jsou doporučené instalační krabice KP 68 s těmito druhy stavebních povrchů. | |
|
Instalační krabice do zdi |
Instalační krabice do dutých příček |
